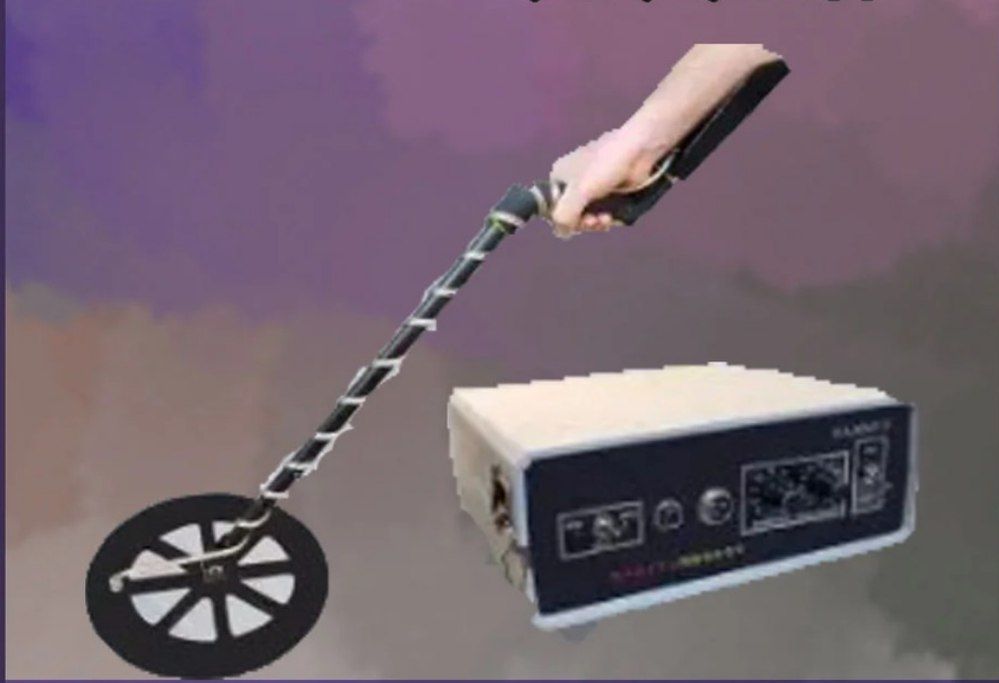

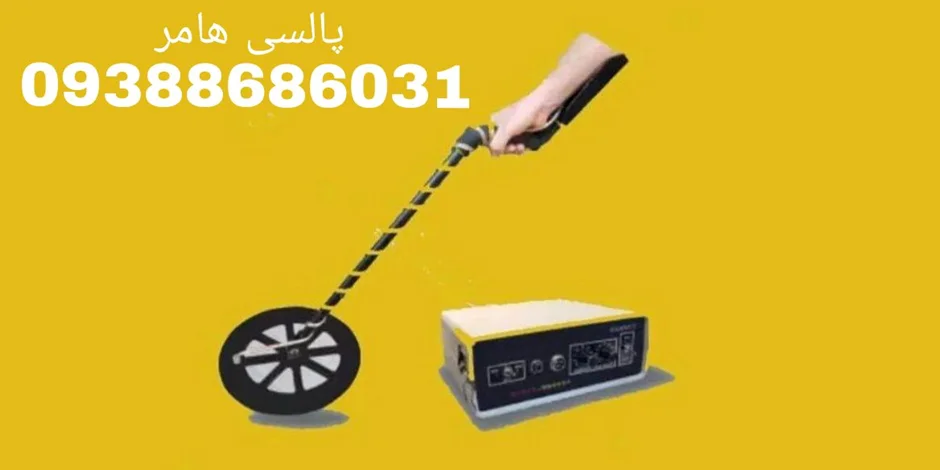

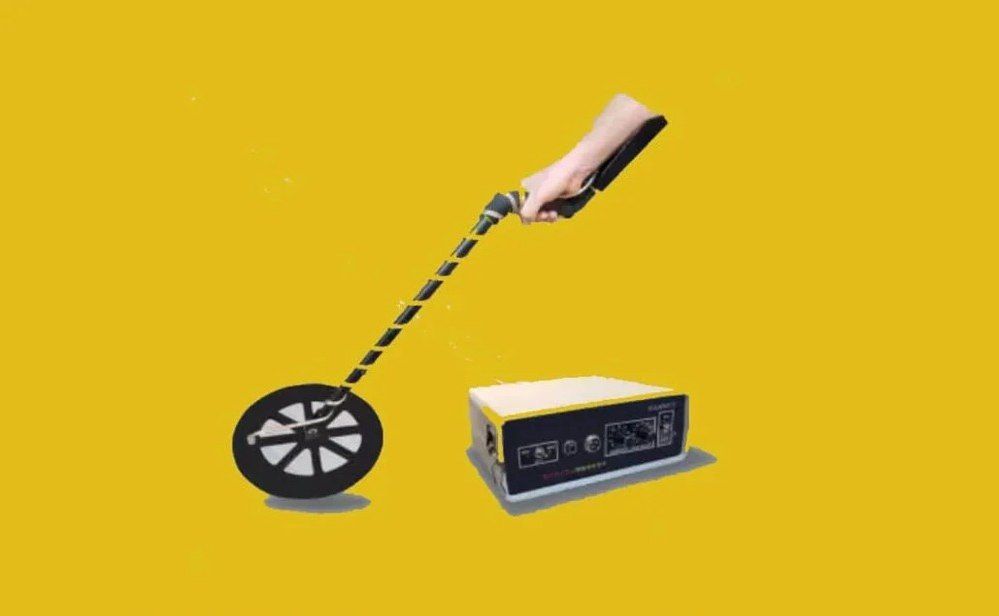

فلزیاب پالسی هامر Hammer
ویژگی‌ها و امکانات تخصصی فلزیاب هامر
- عمق‌یابی بالا: تا ۲.۵ متر برای فلزات بزرگ (در شرایط ایده‌آل)
- تنظیم سطح حساسیت و تفکیک: سوییچ یا منوی دیجیتال قابل انتخاب متناسب با محیط و نوع هدف
- قابلیت حذف ذرات و مواد معدنی: فیلترینگ پیشرفته محیطی و حذف واکش‌های مزاحم
- دوام و مقاومت در شرایط سخت: ضدآب نسبی، بدنه تقویت شده، مناسب عملیات در کوه، بیابان و جنگل
- قابلیت اتصال به کویل‌های مختلف: افزایش انعطاف‌پذیری در انتخاب هدف و شرایط عملیاتی
تکنولوژی پالسی (PI) چیست؟
در سیستم‌های پالسی، یک جریان قوی اما کوتاه به کویل تزریق می‌شود و سپس جریان قطع و میدان مغناطیسی ایجاد شده فرو می‌ریزد. فلزیاب سیگنال بازتابی ناشی از فروپاشی میدان و اثر القایی فلزات را دریافت و تحلیل می‌کند. یکی از مهم‌ترین برتری‌های این فناوری نسبت به مدلهای VLF، کارایی فوق‌العاده در صخره‌ها، زمینهای معدنی و خاک‌های سفت بدون تداخل کاذب است.
ساختار داخلی هامر
- برد کنترل مرکزی: شامل میکروکنترلر جهت پردازش سیگنال و مدیریت تنظیمات.
- ماژول ارسال پالس: مدار تولید پالس با جریان بالا و طول موج قابل تنظیم متناسب با کویل.
- واحد تقویت و فیلتر سیگنال دریافتی: حذف نویز و جداسازی پاسخ واقعی از سیگنال‌های محیطی.
- کویل (LOOP): آنتن انتقال و دریافت، معمولاً دیسکی با قطرهای متغیر (معمولاً ۳۰-۴۵ سانتی‌متر).
- پنل کاربری/دیجیتال: نمایشگر LCD یا آنالوگ برای نمایش شدت سیگنال، تنظیمات حساسیت، دیسکریمنیشن و عمق‌یابی.
- ماژول باتری و حفاظت الکترونیکی: باتری لیتیوم یونی یا خشک با مدار محافظت برای کارکرد بلندمدت.
کاربردهای فلزیاب پالسی هامر
- کشف دفینه و اشیای قدیمی مدفون‌شده
- جستجوی سکه، زیورآلات، طلا و فلزات گران‌بها
- عملیات اکتشاف صنعتی (مانند لوله‌یابی و کابل‌یابی زیرزمینی)
- قابلیت عملکرد در زمینهای خیلی معدنی، شوره‌زار، نمکی و مکان‌های آلوده به نویز
ساختار فنی و داخلی فلزیاب پالسی هامر
۱. برد اصلی (Main Board)
در قلب فلزیاب‌های هامر، یک برد پردازنده مرکزی با طراحی چندلایه قرار دارد که اجزای حیاتی آن به شرح زیر است:
- میکروکنترلر (MCU): نقش پردازش پالس‌های ارسالی و دریافتی و واسط با نمایشگر را برعهده دارد. اکثر مدلهای هامر از MCUهای سری STM یا Atmel با الگوریتم اختصاصی استفاده می‌کنند تا سرعت تشخیص و حذف خطا بهینه باشد.
- ماژول تولید پالس (Pulse Generator): یک درایور ماسفت با خازن‌های سریع‌التخلیه برای تزریق پالسی دقیق و کوتاه (در حدود 100 تا 400 میکروثانیه) به کویل.
- مدار تقویت گیرنده (RX Amplifier): آمپلیفایرهای با نویز پایین (Low Noise Op-Amps)، برای تقویت سیگنال‌های بازگشتی ضعیف که از فلزات به کویل بازمی‌گردد.
- مدار حذف نویز (Noise Filter): فیلترهای اکتیو و پاسیو (LC و RC) برای حذف فرکانس‌های مزاحم یا پالس‌های کاذب ناشی از زمینهای معدنی شدید.
- ماژول تفکیک فلز (Discrimination Unit): بعضی مدلهای پیشرفته هامر، واحد تفکیک بر اساس زمان تأخیر (Time Delay) یا تفاوت دامنه موج بازگشتی را پیاده‌سازی می‌کنند.
- نمایشگر دیجیتال/آنالوگ: در دستگاه‌های هامر جدیدتر، نمایشگر LCD وضعیت پالس، مقدار سینگال، سطح باتری و حتی نوع فلز هدف را نشان می‌دهد.
۲. کویل (Loop / Coil)
انتخاب کویل، تعیین‌کننده کاربری دستگاه است.
- کویل‌های گرد (۲۵، ۳۰، ۴۰ سانتی‌متر): برد عمق بالا، مناسب دفینه و فلزات درشت
- کویل بیضی یا کوچک: حساسیت بیشتر به اجسام کوچک مانند سکه و طلای ریز
- سیم‌پیچ مسی با روکش ضدآب و فناوری چند لایه (MULTI LAYER)، جهت افزایش پایداری پالس بدون نویز.
۳. پاور ساپلای و ماژول باطری
اکثراً از باتری‌های لیتیوم یونی ۳.۷ یا ۷.۴ ولت با مدار حفاظت اضافه‌جریان و اتومات شارژ استفاده می‌شود؛ حفاظت ولتاژ و مدار قطع خودکار جهت افزایش طول عمر باتری الزامی است.
راهنمای استفاده و تنظیم تخصصی
- مونتاژ و نصب کویل صحیحکویل را کاملاً موازی سطح زمین نصب کنید و اتصالات برد اصلی را با دقت وصل نمایید.
- تنظیم حساسیت (Sensitivity) و حذف ذرات (Ground Balance)با تنظیم مناسب، دقت کشف و حذف سیگنال کاذب افزایش می‌یابد.
- حرکت نرم و یکنواخت کویلاز تکان‌های شدید و ضربه‌های ناگهانی خودداری کنید تا بازتاب‌ها درست ثبت شود.
- کالیبراسیون اولیهدستگاه را چند دقیقه قبل از شروع جستجو در محیط روشن نگه دارید تا با نویز محیطی مطابق شود.
- پردازش صدا و نمایشگرهر نوع آلارم صدا یا تغییر در نمایشگر را با دقت ارزیابی و با جدول راهنما تطبیق دهید.
منطق عملکرد و الگوریتم پالسی در هامر
دستگاه یک پالس قوی و بسیار کوتاه به کویل تزریق می‌کند. اگر فلزی در میدان کویل باشد، جریان گردابی (Eddy Current) در فلز ایجاد و سپس به شکل یک سیگنال خاص به گیرنده کویل بازمی‌گردد.
- الگوریتم حذف سیگنال کاذب:هر چه تاخیر بازگشت سیگنال کمتر و دامنه قوی‌تر باشد، هدف حجیم‌تر و رساناتر (مثل طلا و نقره) است. اشیای کوچک یا مزاحم (ذرات معدنی) تاخیر و دامنه متفاوت دارند که با الگوریتم گیت زمانی (Time Gate) و فیلترینگ دیجیتال از سیگنال اصلی جدا می‌شوند.
تکنیک‌های نگهداری و تعمیر هامر
- برد دستگاه را هر چند وقت یک‌بار با برس نرم و هوای فشرده تمیز کنید تا عدم وجود گردوغبار و سولفاته شدن پایه‌ها تضمین شود.
- اتصالات کویل و کابل را چک کرده و در صورت مشاهده خراشیدگی ایزوله کردن سیم‌ها با تیوب حرارتی توصیه می‌شود.
- در صورت افت شدید عمق یا خطای نمایشگر، معمولاً باتری یا مدار تقویت‌کننده نیاز به سرویس دارد (اغلب با تعویض خازن‌های تغذیه و کنترل ماسفت‌ها مشکل رفع می‌شود).
- در صورت آب‌گرفتگی دستگاه، سریعاً باتری را جدا و محل اتصالی را با الکل صنعتی خشک نمایید.
جمع‌بندی نهایی
فلزیاب هامر، ترکیبی عالی از تکنولوژی روز، سادگی تنظیمات و امکانات حرفه‌ای در اختیار اپراتور قرار می‌دهد. مادامی که نگهداری منظم و اپراتوری صحیح رعایت شود، دستگاه در طیف وسیعی از زمین‌ها و اهداف مدفون، بهترین نتیجه را می‌دهد.
