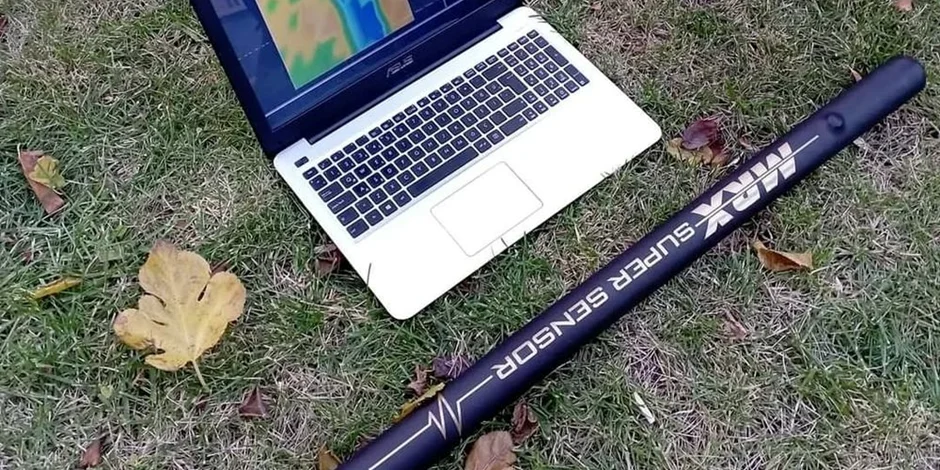

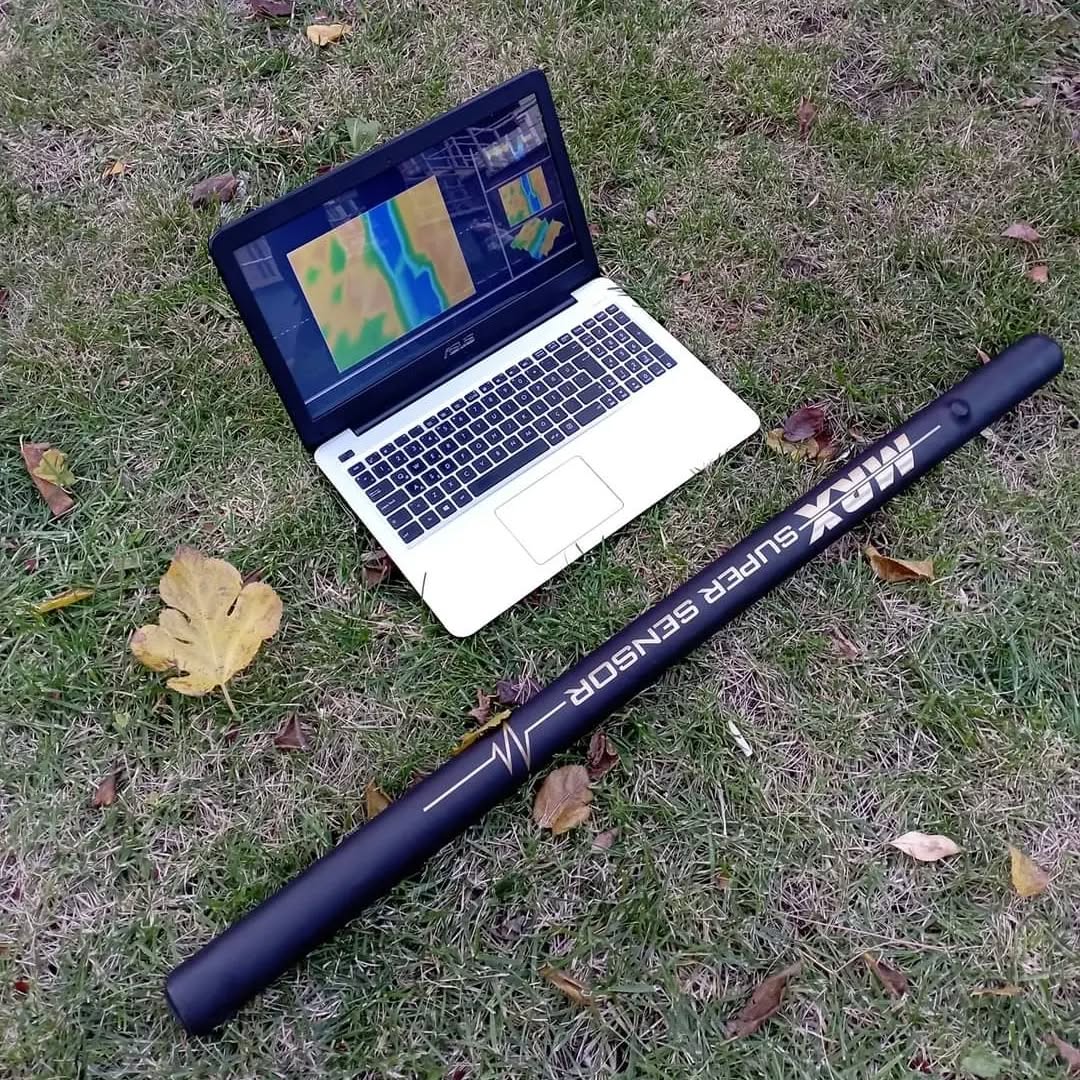

اسکن تصویری پانزر
ویژگیها و امکانات تخصصی پانزر
- نقشهبرداری سهبعدی واقعی
- عمق نفوذ زیاد (معمولاً ۵ تا ۱۵ متر وابسته به جنس خاک)
- قابلیت بالای تشخیص تفکیک آهن و غیرآهن، فضاهای خالی و تونل
- سیستم Auto-Calibration خودکار
- سیستم هشدار امپدانس ویژه برای شناسایی خاکهای آبدار و معدنی
- خروجی USB/BT برای ذخیره یا انتقال دیتای خام
- نمایش Real-Time روی تبلت یا گوشی
ساختار داخلی و نحوه عملکرد
در قلب پانزر، ماژول سنسور پیشرفته با آرایههای ژئومغناطیسی و سنسورهای GPR قرار دارد که دادهها را بهصورت خام دریافت و پس از عبور از مدارهای فیلترینگ و سیگنالپروسسینگ (Signal Processing)، به نرمافزار تحلیل منتقل میکند. مدارات دستگاه دارای بخشهایی چون:
- برد کنترل اصلی با پردازنده ARM
- ماژول ارتباطی بلوتوث و وایفای داخلی برای تبادل داده با تبلت/لپتاپ
- ژیروسکوپ و شتابسنج برای تصحیح اعوجاج حرکتی دست
- باتری لیتیومی با مدیریت مصرف هوشمند
- ماژول فیلترینگ EMI برای حذف نویز برق و میدانهای مغناطیسی مزاحم
تکنولوژی اسکن
پانزر با استفاده از سیستم تصویربرداری برپایه مغناطیسسنجی و یا فناوری GPR (رادار نفوذی به زمین)، لایههای مختلف خاک را تحلیل و اختلاف «ثابت دیالکتریک» یا پیکسلهای مغناطیسی را ثبت میکند. دادهها بهصورت Map سهبعدی و نمودار رنگی در نرمافزار نمایش داده شده و اپراتور میتواند عمق، ابعاد و نوع جنس هدف را تخمین بزند.
نقاط قوت
- دیتای بسیار شفاف، دقیق و قابل تفسیر برای کارشناسان
- سازگار با انواع خاک (از جمله خاک معدنی و رُسی)
- قابلیت تحلیل چندلایهای و شناسایی متراکمترین اهداف
- نرمافزار تخصصی با امکان تنظیمات پیشرفته (پروفایلینگ، فیلترگذاری پارامتریک، تنظیم عمق و تفکیک بر حسب نوع هدف)
نقاط ضعف
- قیمت نسبتاً بالا
- نیاز به مهارت کافی اپراتور برای تفسیر خروجی
- افت دقت در خاکهای بسیار آبدار یا محیطهای با اختلال شدید الکترومغناطیس
- تأثیر زاویه حرکت یا دقت دست در کیفیت تصویر نهایی (برای رفع این مشکل سیستم ژیروسکوپ و الگوریتم فیلترینگ اعمال شده است، اما کاملاً رفع نشده است)
نکات حرفهای بهرهبرداری
- همیشه عملیات کالیبراسیون اولیه دستگاه را در محیط نمونه (خالی از فلز) انجام دهید.
- حتماً دستگاه را روی پایه تلسکوپی و در زاویه ثابت حرکت دهید یا از حالت اسکن اتوماتیک استفاده کنید.
- خروجی خام را در نرمافزارهای تحلیلی دیگر نیز باز کنید (مثلاً Voxler، Surfer یا GPR-Slice) تا پردازشهای لاحق را دقیقتر انجام دهید.
- حساسیت سنسور را متناسب با جنس خاک هر ناحیه تنظیم کنید.
مقایسه پانزر با سایر اسکنرهای تصویری بازار
ویژگی \ مدلپانزرکبری 3Dدیپ سیورگلدن وایزر
عمق مفید (متر) | ۵ تا ۱۵ | ۵ تا ۱۲ | ۴ تا ۱۰ | ۶ تا ۱۰ |
نوع فناوری | مغناطیسسنج + GPR | مغناطیسی | GPR | مغناطیسی |
نمایش سهبعدی | بله | بله | نسبی | بله |
اپراتوری آسان | متوسط | آسان | حرفهای | متوسط |
قدرت تفکیک | بسیار بالا | بالا | متوسط | خوب |
قیمت (تقریبی) | بالا | بالا | متوسط | پایینتر |
. روش صحیح عملیات اسکن حرفهای
- کالیبراسیون:
- دستگاه را روی سطح خالی از فلز و در محیط باز (دور از برق و فلز) روشن کن تا کالیبراسیون اولیه انجام شود.
- در محیطهای با خاک معدنی یا صخرهای، حتماً کالیبراسیون منطقهای را مجدداً انجام بده.
- تنظیم حساسیت و عمق:
- برای مناطق مستعد یافتههای عمیق یا حفرهها، حساسیت را بالا اما فیلترینگ نویز را نیز تقویت کن.
- در محیطهای معدنی، مقدار حساسیت را کاهش بده تا خطای تشخیص کاهش یابد.
- حرکت صحیح دستگاه:
- دستگاه باید با سرعت ثابت، زاویه مشخص و بدون توقف معمولاً روی یک محور حرکت داده شود.
- از حرکت رفتوبرگشتی (Back and Forth) و با همپوشانی مناسب برای تهیه نقشه سهبعدی استفاده کن.
- خروجیگیری:
- پس از اتمام اسکن، دادهها به فرمتهای رایج (مانند CSV, 3DS, BIN) ذخیره شده و میتوان آن را در نرمافزار قدرتمند دستگاه یا برنامههای تخصصی مثل Voxler/Surfer تفسیر، فیلترگذاری و تحلیل نمود.
۴. تحلیل و تفسیر خروجی
- رنگهای نمایشگر:
- رنگ آبی/سبز معمولاً نشاندهنده فضای خالی (حفرهها) است.
- رنگ قرمز/نارنجی معمولاً فلزات رنگین یا تودههای چگال معرفی میکند.
- الگوی بریدگی و شکست رنگ، نشانه وجود لایه غیرطبیعی در زمین است.
- نقشه دو بعدی و سه بعدی:
- نقشه Top-View (بالا-پایین) و Cut-View (برش عمودی)، به تشخیص دقیق ابعاد و عمق هدف کمک میکند.
۵. شناسایی اهداف مختلف
- فلزات گرانبها (طلا، نقره): سیگنالهای قوی و متمرکزی ایجاد میکنند که در لایههای عمیق کمنقصتر دیده میشود.
- آهن و فلزات صنعتی: معمولاً سیگنال وسیع اما در لایههای بالاتر و با نویز بیشتر.
- فضاهای خالی (تونل، قبر): سیگنال افت شدید و رنگ سرد، مرزبندی مشخص نسبت به محیط دارند.
۶. محدودیتها و نکات کلیدی
- خاکهای مرطوب یا آبدار: افت دقت در عمق بیشتر (مخصوصاً حالت GPR).
- میدان مغناطیسی شدید: نزدیک دکل فشار قوی، رادار، یا معادن باعث خطا و دادهپراکنی میشود.
- اپراتور تازهکار: امکان سو تفسیر نقشهها زیاد است؛ آموزش دقیق توصیه میشود.
- کالیبراسیون ناقص: سبب بروز تصویر نویزدار یا گمراهکننده.
۷. تکنیکهای حرفهای اپراتوری
- هر اسکن را از چند زاویه و برش عمودی/افقی تکرار کن؛ ثمربخش در شناسایی شکل دقیق هدف است.
- فیلترگذاری نرمافزاری (شامل Smoothing و Average) برای حذف نقاط اضافی موثر است.
- اگر امکان دارد خروجی را با نقشههای ژئوفیزیکی یا نمونه خاک همان منطقه مقایسه کن.
- متراژ دقیق را در حین کار وارد کن تا ابعاد واقعی مشخص شود.
۸. راههای افزایش دقت و کیفیت اسکن
- استفاده از پایه با ارتفاع و فاصله ثابت از سطح زمین
- عدم استفاده دستگاه هنگام بارندگی یا در محیط با رطوبت بالا
- استفاده از GPS دستگاه برای ثبت دقیق مختصات محل اسکن
نتیجهگیری و جمعبندی
اسکنر تصویری پانزر با برخورداری از مدار پیشرفته دیجیتال و نرمافزار تفسیر تصویر سهبعدی، گزینهای ایدهآل برای کارشناسان دفینهیاب، زمینشناس و اپراتور حرفهای است. با این حال، تسلط کافی بر اصول اپراتوری و مهارت تفسیر داده میتواند ضامن موفقیت شما باشد.
